مزیت اصلی دایکاست چیست؟

مزیت اصلی دایکاست توانایی آن در تولید حجم زیادی از قطعات فلزی پیچیده و دقیق با سرعت بالا با حداقل پس پردازش است. در یک چرخه تولید واحد، ریخته گری دایکست تحمل های محکم، پرداخت سطح صاف و تکرارپذیری ثابتی را ارائه می دهد که تعداد کمی از فرآیندهای شکل دهی فلز می توانند با آن مطابقت داشته باشند. برای صنایعی که دقت و توان هر دو مهم هستند - خودرو، الکترونیک، هوا فضا، کالاهای مصرفی - ریخته گری در نقطه تلاقی کارایی و کیفیت قرار می گیرد.

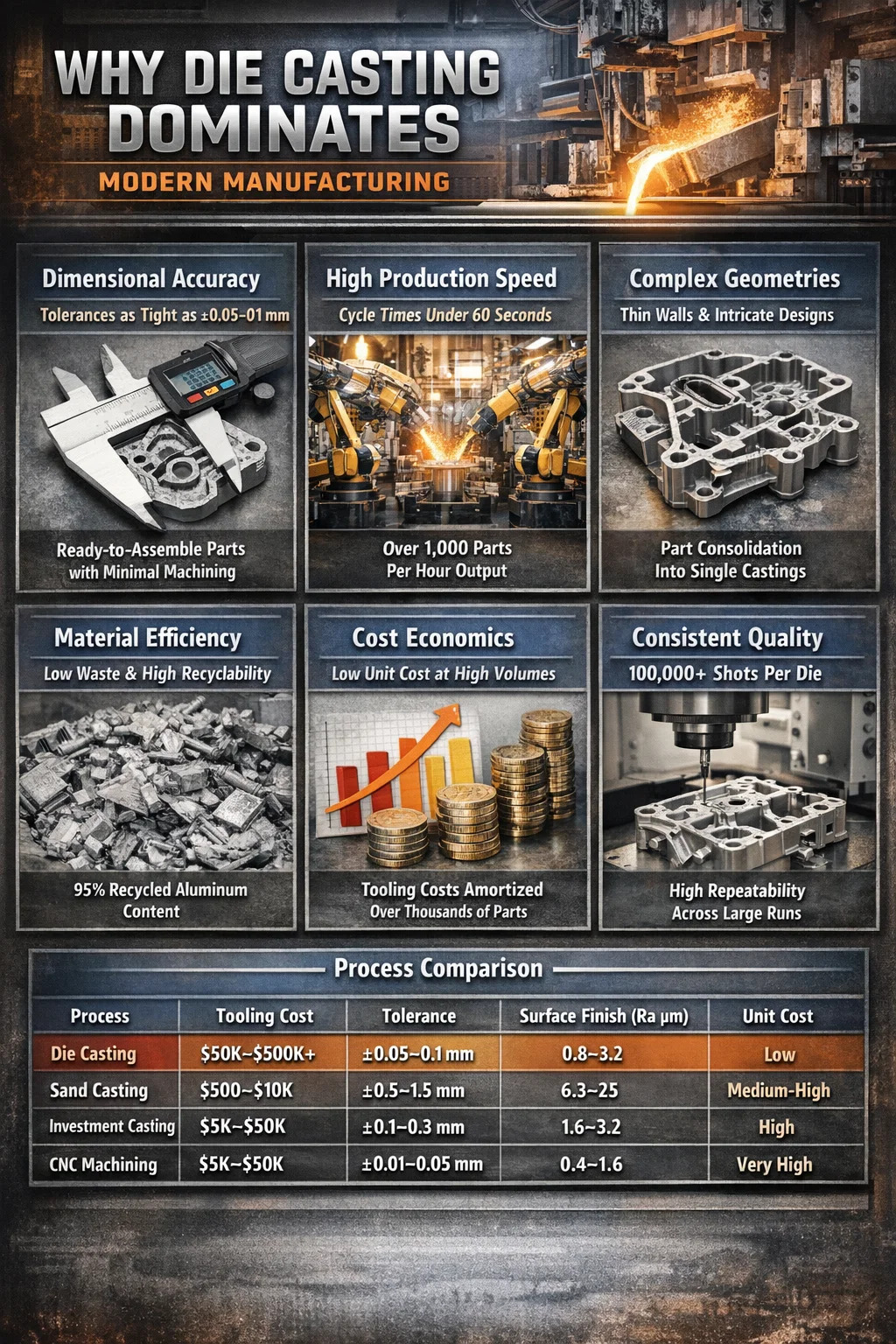

این مقاله دقیقاً توضیح می دهد که چرا ریخته گری دایکست موقعیت غالب خود را در تولید مدرن دارد، دقت ابعاد، سرعت، کارایی مواد، اقتصاد هزینه و نحوه مقایسه آن با فرآیندهای رقیب را پوشش می دهد.

دقت ابعادی و تلورانس های تنگ

دایکستینگ به طور مداوم به تلورانس هایی به همان اندازه نزدیک می شود ± 0.1 میلی متر در اکثر ویژگی ها و در تنظیمات ابزار دقیق، تحمل 0.05 ± میلی متر قابل دستیابی است. این سطح از دقت در خود فرآیند تعبیه شده است - فلز مذاب تحت فشار بالا (از 1500 تا بیش از 25000 psi بسته به آلیاژ و هندسه قطعه) به قالب های فولادی سخت شده تزریق می شود که شکل خود را در صدها هزار شات حفظ می کند.

این در عمل به چه معناست: قطعات از فرآیند ریخته گری بیرون می آیند و آماده مونتاژ می شوند یا فقط به ماشینکاری ثانویه جزئی نیاز دارند. سوراخ ها، نخ ها، باس ها، دنده ها و زیر بریدگی ها اغلب می توانند مستقیماً در قطعه ریخته شوند. در مقایسه با ریخته‌گری شن و ماسه، که معمولاً تحمل‌هایی 0.5± میلی‌متر یا بدتر دارد، ریخته‌گری با فشار نیاز به عملیات تکمیلی CNC را به میزان قابل توجهی کاهش می‌دهد.

به عنوان مثال، برای محفظه های گیربکس خودرو، محل سوراخ برای صندلی های بلبرینگ باید در کسری از میلی متر باشد. محفظه‌های آلومینیومی دایکاست این امر را مستقیماً از قالب انجام می‌دهند و زمان دستگاه برای هر قطعه را از ۲۰ دقیقه کار CNC به ۳ تا ۵ دقیقه تکمیل سبک کاهش می‌دهند.

سرعت تولید بالا و زمان چرخه

سرعت یکی از نقاط قوت تعیین کننده فرآیند دایکاست. بسته به اندازه قطعه و آلیاژ، زمان چرخه از کمتر از 10 ثانیه برای قطعات ریخته گری روی کوچک تا 60 تا 90 ثانیه برای قطعات آلومینیومی بزرگتر متغیر است. یک دستگاه ریخته گری تکی که یک قالب چند حفره ای را اجرا می کند می تواند هزاران قطعه تمام شده را در هر شیفت تولید کند.

ریخته گری روی مخصوصاً بسیار سریع است. اجزای کوچک روی - محفظه های اتصال دهنده، مکانیسم های قفل، قطعات ساختاری مینیاتوری - می توانند با نرخ های بیش از حد تولید شوند. 1000 شلیک در ساعت در ماشین های اتاق گرم این توان عملیاتی با سرمایه گذاری ریخته گری، آهنگری، یا ماشینکاری از سهام میله به سادگی قابل دستیابی نیست.

خطوط ریخته گری فشار بالا (HPDC) در بخش خودرو تقریباً به طور مداوم کار می کنند، با استخراج خودکار قطعات، پیرایش و بازرسی کیفیت که مستقیماً در سلول یکپارچه شده است. یک سلول HPDC بهینه سازی شده که پایه های موتور آلومینیومی یا محفظه دنده تولید می کند می تواند خروجی داشته باشد. 400 تا 600 قطعه کامل در هر شیفت ، با حداقل مداخله اپراتور.

این مزیت سرعت نسبت به دوره های تولید بزرگ ترکیب می شود. هنگامی که به 500000 قطعه یکسان در سال نیاز دارید، هزینه هر واحد ابزارسازی به سرعت مستهلک می‌شود و مزیت زمان چرخه مستقیماً به هزینه کار کمتر برای هر قطعه تبدیل می‌شود.

قابلیت هندسه پیچیده

ریخته گری دایکست تولید قطعاتی با پیچیدگی هندسی را امکان پذیر می کند که با استفاده از ماشین کاری بسیار گران و اغلب با آهنگری غیرممکن است. گذرهای داخلی، دیوارهای نازک، پروفیل های پیچیده خارجی، ویژگی های نصب یکپارچه، و بافت های تزئینی سطح همگی می توانند در یک قسمت ریخته گری منفرد گنجانده شوند.

قابلیت دیوار نازک

ریخته گری آلومینیومی به طور معمول به ضخامت دیواره می رسد 1.5 تا 2.5 میلی متر . روی، که سیالیت بالایی دارد، می تواند دیواره هایی به نازکی تولید کند 0.4 میلی متر در قطعات کوچک این قابلیت برای کاهش وزن در کاربردهای خودرو و هوافضا و برای کاهش اندازه در محفظه های لوازم الکترونیکی مصرفی حیاتی است.

ادغام بخش

یکی از مهم‌ترین کاربردهای اقتصادی قابلیت هندسه ریخته‌گری، یکپارچه‌سازی قطعات است – ترکیب اجزای چندگانه‌ای که قبلاً ساخته و مونتاژ شده بودند در یک قطعه قالب‌گیری واحد. استفاده تسلا از ریخته گری قالب بزرگ (گیگا کاستینگ) تثبیت شد بیش از 70 قطعه تک مهر و جوش داده شده در ساختار زیر بدنه عقب مدل Y به یک قالب آلومینیومی منفرد. این امر باعث حذف وسایل مونتاژ، ربات های جوشکاری و عملیات اتصال در بخش بزرگی از ساختار بدنه شد.

منطق مشابه در مقیاس کوچکتر در بسیاری از صنایع اعمال می شود. یک بلوک منیفولد هیدرولیک دایکاست می تواند جایگزین یک بلوک ماشینکاری شده به اضافه اتصالات و پورت های جوشی متعدد شود و هم تعداد قطعات و هم نقاط نشت احتمالی را کاهش دهد.

کیفیت پایان سطح

ریخته گری دایکست سطحی را در محدوده تولید می کند Ra 0.8 تا 3.2 میکرومتر مستقیماً از قالب، بدون هیچ گونه ماشینکاری یا پرداخت اضافی. این به طور قابل توجهی صاف تر از ریخته گری شن و ماسه (Ra 6.3-25 میکرومتر) و قابل مقایسه با عملیات ماشینکاری سبک است.

سطح صاف ریخته گری برای رنگ آمیزی مستقیم، پوشش پودری، آنودایز کردن یا آبکاری بدون آماده سازی سطح گسترده مناسب است. برای محصولات مصرف کننده - دستگیره ها، محفظه ها، تزئینات تزئینی - این به معنای کاهش هزینه های تکمیل و زمان سریع تر برای ظاهری قابل فروش است.

ابزار ریخته گری دایکستینگ همچنین می تواند سطوح بافت دار، آرم ها، شماره قطعات و جزئیات دقیق را مستقیماً در قالب قرار دهد، بنابراین نام تجاری و شناسایی به جای اینکه به عنوان عملیات ثانویه اعمال شوند، به کار می روند.

کارایی مواد و قابلیت بازیافت

دایکاست یک فرآیند نزدیک به شبکه است، به این معنی که حجم فلز در ریخته گری تمام شده نزدیک به حجم فلز مصرف شده است. بر خلاف ماشینکاری از بیلت جامد - که در آن میزان حذف مواد 50 تا 80٪ برای قطعات پیچیده رایج است - ریخته گری قالب ضایعات نسبتا کمی تولید می کند. سیستم‌های رانر، چاه‌های سرریز و فلاش بریده شده و مستقیماً به کوره ذوب بازیافت می‌شوند.

آلیاژهای اولیه مورد استفاده در ریخته گری - آلومینیوم، روی، منیزیم و آلیاژهای مبتنی بر مس- همگی بسیار قابل بازیافت هستند. آلیاژهای آلومینیوم ثانویه (تولید شده از ضایعات بازیافتی به جای فلز ذوب اولیه) اکثر آلومینیوم مورد استفاده در ریخته گری را تشکیل می دهند و تولید آنها نیاز به تقریبا 5 درصد انرژی برای تولید آلومینیوم اولیه از سنگ معدن بوکسیت مورد نیاز است. این امر باعث می‌شود ریخته‌گری در مقایسه با روش‌هایی که به ورودی فلز اولیه تکیه می‌کنند، فرآیند شکل‌دهی فلزی ذاتاً پایدارتر باشد.

در تولید با حجم بالا، حتی بهبودهای کوچک در بازده فلز پیامدهای هزینه قابل توجهی دارد. تاسیساتی که روزانه 10000 کیلوگرم آلومینیوم ریخته‌گری می‌کند و عملکرد را از 70 درصد به 75 درصد بهبود می‌بخشد، روزانه 500 کیلوگرم فلز قابل فروش را بازیابی می‌کند - کاهش معنی‌داری در هزینه ورودی و مصرف انرژی.

اقتصاد هزینه در مقیاس

ریخته گری دایکاست هزینه های اولیه بالایی دارد - قالب تولید یک قطعه آلومینیومی با پیچیدگی متوسط معمولاً بین 50000 دلار و 250000 دلار بسته به اندازه، پیچیدگی و تعداد حفره ها. برای ریخته‌گری‌های ساختاری بسیار بزرگ یا ابزارهای چند لغزنده، هزینه‌ها می‌تواند بیش از 500000 دلار باشد. این سرمایه گذاری از جلو، مانع اصلی برای ریخته گری برای کاربردهای کم حجم است.

با این حال، زمانی که هزینه ابزارآلات در یک حجم تولید کافی مستهلک شود - معمولاً 20000 تا 50000 قطعه یا بیشتر - هزینه هر واحد ریخته گری به ازای هر واحد بسیار کمتر از جایگزین ها می شود. ترکیبی از زمان‌های چرخه سریع، حداقل کار به ازای هر قطعه، نرخ‌های ضایعات پایین و کاهش عملیات ثانویه، یک نمایه اقتصادی واحد ایجاد می‌کند که فرآیندهای رقیب نمی‌توانند با حجم مطابقت داشته باشند.

این جدول نشان می‌دهد که ریخته‌گری در چه قسمت‌هایی قرار می‌گیرد: ارزان‌ترین گزینه برای حجم‌های کم نیست، و برای دقت نهایی با ماشین‌کاری CNC مطابقت ندارد. اما برای تولید قطعات پیچیده با حجم متوسط ​​تا زیاد که نیاز به دقت خوب، سطوح صاف و هزینه پایین برای هر واحد دارند، موقعیتی را اشغال می کند که هیچ فرآیند دیگری نمی تواند به طور کامل جایگزین آن شود.

سازگاری و تکرارپذیری در طول دوره های تولید طولانی

یک قالب فولادی سخت شده H13 که در ریخته گری آلومینیومی استفاده می شود معمولاً برای آن رتبه بندی می شود 100000 تا 200000 شات قبل از نیاز به بازسازی یا تعویض قالب‌های ریخته‌گری روی، که تحت دما و فشار پایین‌تر کار می‌کنند، معمولاً بیشتر از آن هستند 1,000,000 شات . در طول این عمر مفید، ابعاد قالب به مقدار کم تغییر می کند، به این معنی که ابعاد قطعه از اولین عکس تا آخرین عکس در محدوده مشخصات باقی می ماند.

این تکرارپذیری برای تولید خط مونتاژ بسیار مهم است. هنگامی که هزاران قطعه یکسان باید با سایر اجزای تهیه‌شده از چندین تامین‌کننده هماهنگ شوند، ثبات به اندازه دقت مهم است. یک براکت دایکاستی که به درستی در شات 1 قرار می گیرد باید به همان اندازه در شات 100000 قرار بگیرد - و در یک عملیات ریخته گری که به خوبی نگهداری می شود، این کار را می کند.

ماشین‌های ریخته‌گری مدرن از کنترل فرآیند حلقه بسته برای حفظ پارامترهای شات (سرعت تزریق، فشار، دمای قالب، زمان خنک‌سازی) در پنجره‌های تنگ استفاده می‌کنند، که بیشتر تضمین می‌کند که ویژگی‌های قطعه در شیفت‌ها، اپراتورها و حتی امکانات زمانی که از همان مشخصات قالب استفاده می‌شود، ثابت بماند.

گزینه های آلیاژ و خواص مکانیکی

ریخته گری به یک ماده محدود نمی شود. متداول ترین آلیاژهای ریخته گری دایکاست که هر کدام مشخصات عملکرد خاصی را ارائه می دهند:

• آلیاژهای آلومینیوم (A380، A383، ADC12): پرمصرف ترین مواد ریخته گری دایکاست. نسبت مقاومت به وزن خوب، مقاومت در برابر خوردگی عالی، هدایت حرارتی خوب. استحکام کششی معمولاً 300-330 مگاپاسکال است. ایده آل برای قطعات ساختاری خودرو، محفظه های الکترونیکی، بدنه پمپ.
• آلیاژهای روی (Zamak 3، Zamak 5، ZA-8): چگالی بالاتر از آلومینیوم، اما سیالیت استثنایی ریخته گری اجازه می دهد تا نازک ترین دیوارها و بهترین جزئیات را داشته باشید. استحکام کششی 280-400 مگاپاسکال. به طور گسترده در قفل ها، سخت افزارها، اتصالات و قطعات مینیاتوری دقیق استفاده می شود.
• آلیاژهای منیزیم (AZ91D، AM60): سبک ترین فلز ساختاری مورد استفاده در ریخته گری، تقریباً 35٪ سبک تر از آلومینیوم. استحکام کششی 230-260 مگاپاسکال. استفاده رو به رشد در تابلوهای ابزار خودرو، ستون‌های فرمان، شاسی لپ‌تاپ.
• آلیاژهای مس (برنج، برنز): در جاهایی استفاده می شود که مقاومت در برابر خوردگی، هدایت الکتریکی یا خواص باربری مورد نیاز است. سایش بیشتر ابزار به دلیل دمای ریخته گری بالا.

خواص مکانیکی قطعات دایکاست، در حالی که عموماً به دلیل ریزتخلخل در ریخته گری کمتر از معادل های آهنگری است، برای اکثریت قریب به اتفاق کاربردهای ساختاری کافی است. عملیات حرارتی قالب‌های ریخته‌گری آلومینیومی (تمپر T5 یا T6) می‌تواند استحکام و سختی را در صورت نیاز بهبود بخشد، اگرچه این امر محدود به قطعات با تخلخل کم است که توسط فرآیندهای ریخته‌گری تحت خلاء یا تحت فشار تولید می‌شوند.

برنامه هایی که در آن ریخته گری دایک بیشترین ارزش را ارائه می دهد

درک اینکه در کجای قالب ریخته گری برتر است کمک می کند تا مشخص شود چه زمانی باید در فرآیندهای رقابتی مشخص شود.

صنعت خودرو

بخش خودرو تقریباً به این امر اختصاص دارد 70٪ از کل تولید ریخته گری آلومینیوم در سطح جهانی بلوک‌های موتور، جعبه‌های گیربکس، محفظه کلاچ، پمپ‌های روغن، کیس‌های دیفرانسیل، براکت‌های تعلیق و محفظه‌های باتری EV معمولاً ریخته‌گری می‌شوند. حرکت به سمت سبک‌سازی خودرو برای بهبود راندمان سوخت و برد EV، تغییر از ریخته‌گری‌های آهن و فولاد به ریخته‌گری‌های آلومینیومی را تسریع کرده است.

لوازم الکترونیکی مصرفی

قاب‌های لپ‌تاپ، قاب‌های ساختاری داخلی گوشی‌های هوشمند، بدنه‌های دوربین و محفظه‌های تجهیزات صوتی از طریق ریخته گری - عمدتاً آلومینیوم و منیزیم - تولید می‌شوند. توانایی تولید قاب‌های ساختاری جدار نازک با ویژگی‌های اتلاف حرارت یکپارچه و باس‌های نصب، ریخته‌گری را به فرآیند ترجیحی برای این بخش تبدیل می‌کند.

تجهیزات صنعتی و ابزار برقی

محفظه‌های جعبه دنده، درپوش‌های انتهایی موتور، بدنه سوپاپ‌های پنوماتیک و هیدرولیک و محفظه ابزارهای برقی برای دوام و دقت ابعادی با حجم بالا ریخته‌گری می‌شوند. توانایی ادغام پورت داخلی پیچیده در بدنه شیرهای هیدرولیک، مزیت خاص ریخته گری بر روی جایگزین های ماشینکاری شده است.

سخت افزار، قفل و اتصالات

ریخته گری روی بر تولید پر حجم سخت افزار درب، بدنه قفل، اتصالات کابینت، وسایل لوله کشی و کانکتورهای الکتریکی غالب است. وضوح جزئیات و پرداخت سطحی ریخته گری روی با کسری از هزینه هر واحد در حجم، مطابق یا فراتر از آن چیزی است که با ماشینکاری قابل دستیابی است.

محدودیت ها در انتخاب فرآیند شما

ریخته گری قالب انتخاب مناسبی برای هر برنامه ای نیست. روشن بودن محدودیت های آن از اشتباهات پرهزینه جلوگیری می کند:

• سرمایه گذاری ابزار بالا: تولید کم حجم (زیر 10000 تا 20000 قطعه) اغلب نمی تواند هزینه های ابزار را به صورت رقابتی مستهلک کند. ریخته گری شن و ماسه یا ریخته گری سرمایه گذاری ممکن است در حجم های پایین تر مقرون به صرفه باشد.
• تخلخل: ریخته گری استاندارد فشار بالا هوا را در ریخته گری به دام می اندازد و ریز تخلخل ایجاد می کند که جوش پذیری را محدود می کند و عملیات حرارتی را دشوار می کند. ریخته گری تحت خلاء و ریخته گری فشاری این امر را کاهش می دهد اما هزینه فرآیند را اضافه می کند.
• محدوده آلیاژ محدود: همه فلزات برای ریخته گری مناسب نیستند. آلیاژهای با نقطه ذوب بالا مانند فولاد و تیتانیوم به دلیل دماهای شدید و سایش سریع قالب از نظر تجاری قالب گیری نمی شوند.
• محدودیت اندازه قطعه: قطعات بسیار بزرگ نیاز به ماشین های بسیار بزرگ و گران قیمت دارند. در حالی که ماشین های ریخته گری ساختاری با نیروی گیره بیش از 6000 تن در حال حاضر وجود دارد، هنوز محدودیت های عملی در اندازه قطعه وجود دارد.
• محدودیت های طراحی: ضخامت دیوار باید نسبتاً یکنواخت باقی بماند تا از عیوب انقباض جلوگیری شود. زیر برش‌های عمیق و هندسه‌های داخلی خاص به اقدامات جانبی یا هسته‌ها نیاز دارند که پیچیدگی و هزینه ابزار را اضافه می‌کنند.

هیچ یک از این محدودیت ها مزیت های اصلی ریخته گری را نفی نمی کند - آنها به سادگی پوشش عملیاتی را تعریف می کنند که در آن ریخته گری قالب انتخاب بهینه است.

تحولات نوظهور گسترش قابلیت ریخته گری قالب

فرآیند ریخته گری دایکاست به تکامل خود ادامه می دهد و دامنه کاربردهای خود را گسترش می دهد و محدودیت های تاریخی را برطرف می کند.

ریخته گری به کمک خلاء

با تخلیه هوا از حفره قالب قبل از تزریق، ریخته گری تحت خلاء تخلخل را به طور چشمگیری کاهش می دهد. این امر عملیات حرارتی T6 ریخته گری آلومینیومی را قادر می سازد و قدرت تسلیم را بهبود می بخشد 30-50٪ در مقایسه با شرایط ریختگی و باز کردن کاربردهای ساختاری که قبلاً به آهنگری محدود می شد.

ریخته گری نیمه جامد (Rheocasting و Thixocasting)

تزریق فلز در حالت نیمه جامد - تا حدی به جای مایع کاملاً در یک دوغاب جامد شده - تلاطم و گاز محبوس شده را در طول تزریق کاهش می دهد. ریخته‌گری‌های نیمه جامد دارای ریزساختارهای نزدیک‌تر به آهنگری، با خواص مکانیکی و جوش‌پذیری برتر هستند. پذیرش در اجزای ساختاری خودرو در حال رشد است.

ریخته گری ساختاری با قالب بزرگ

ماشین‌هایی با نیروی گیره‌ای از 6000 تا 9000 تن برای ساخت‌های مگا ریخته‌گری ساختاری خودرو به کار گرفته می‌شوند. این سیستم‌ها، که در تولید حجمی توسط تسلا پیشگام بودند و اکنون توسط چندین OEM پذیرفته شده‌اند، ساختارهایی به رنگ سفید در قالب‌های ریخته‌گری منفرد تولید می‌کنند که قبلاً به ده‌ها قطعه مهر و موم شده و جوش داده شده نیاز داشت. این نشان دهنده یک تغییر اساسی در نحوه ساخت سازه های خودرو است.

طراحی ابزار مبتنی بر شبیه سازی

نرم افزار پیشرفته شبیه سازی جریان قالب و انجماد اجازه می دهد تا ابزار ریخته گری قالب قبل از برش فلز بهینه شود. مکان‌های گیت، هندسه دونده، قرارگیری سرریز و طراحی کانال خنک‌کننده به صورت دیجیتالی تأیید می‌شوند، که تعداد تکرارهای مورد نیاز ابزار را کاهش می‌دهد و زمان را از طراحی تا اولین قسمت تولید کوتاه می‌کند. این امر هزینه های تاریخی بالا و خطر جدول زمانی توسعه ابزار ریخته گری را کاهش می دهد.
